ev-type 模块

ev-type 模块

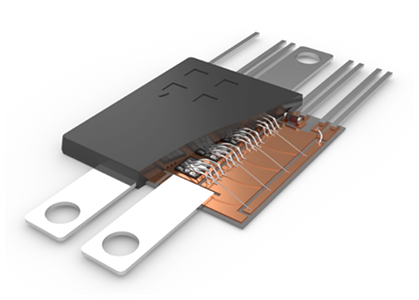

下一代车载单面冷却igbt模块——ev-type模块。这是专门针对电动汽车的应用需求,而设计的新型模块产品。 ev-type模块相当于三分之一的ed-type模块,如此小的尺寸内,实现了创纪录的高电流密度,并包含两个1.2kv/250a芯片组。不仅如此,电感远低于10nh,带来了较低过冲电压;低于0.9mohm的极低接触电阻,带来了极低的导通压降。优异的sin基板,提供了非常低的热阻和出色的功率循环能力内部热敏电阻完成封装。此外,ev-type模块针对均衡分流进行了优化,具有低损耗和高可靠性的特征。同时也完全适用于碳化硅芯片。

ev-type module

ev-type模块


single igbt dual switch (~ ⅓ of our ed-type)

单igbt双开关(我们ed型的~⅓)

record current density 1.2kv, 2x250a on 45x45x4mm3

在45x45x4mm3上记录电流密度1.2kv,2x250a

very low inductance <10nh à significant lower over-voltage

极低电感<10nhà 过电压情况明显降低

lowest contact resistance <0.9mω optimal use of low vcesat igbt

最低接触电阻<0.9mω低vcesat igbt的最优利用

low rth and excellent cycling capability thanks to rugged sin substrate

低rth及出色的循环能力,得益于优异的sin基材

integrated thermistor

集成热敏电阻
