一般用途:
可应用于食品灭菌、医疗系统、雷达电源、安防系统、大功率激光器、电子束加速器、地震研究、环保系统(脱硫/脱硝 电过滤器)等领域的脉冲电源系统,也可用于闸流管的替换。
产品特点:
额定电压高达30kv
非重复性脉冲电流高达20ka
最高脉冲重复频率达1300hz
最高di/dt能力达10ka/us
单片集成逆导续流二极管
和闸流管相比免受震动影响
风冷或液冷

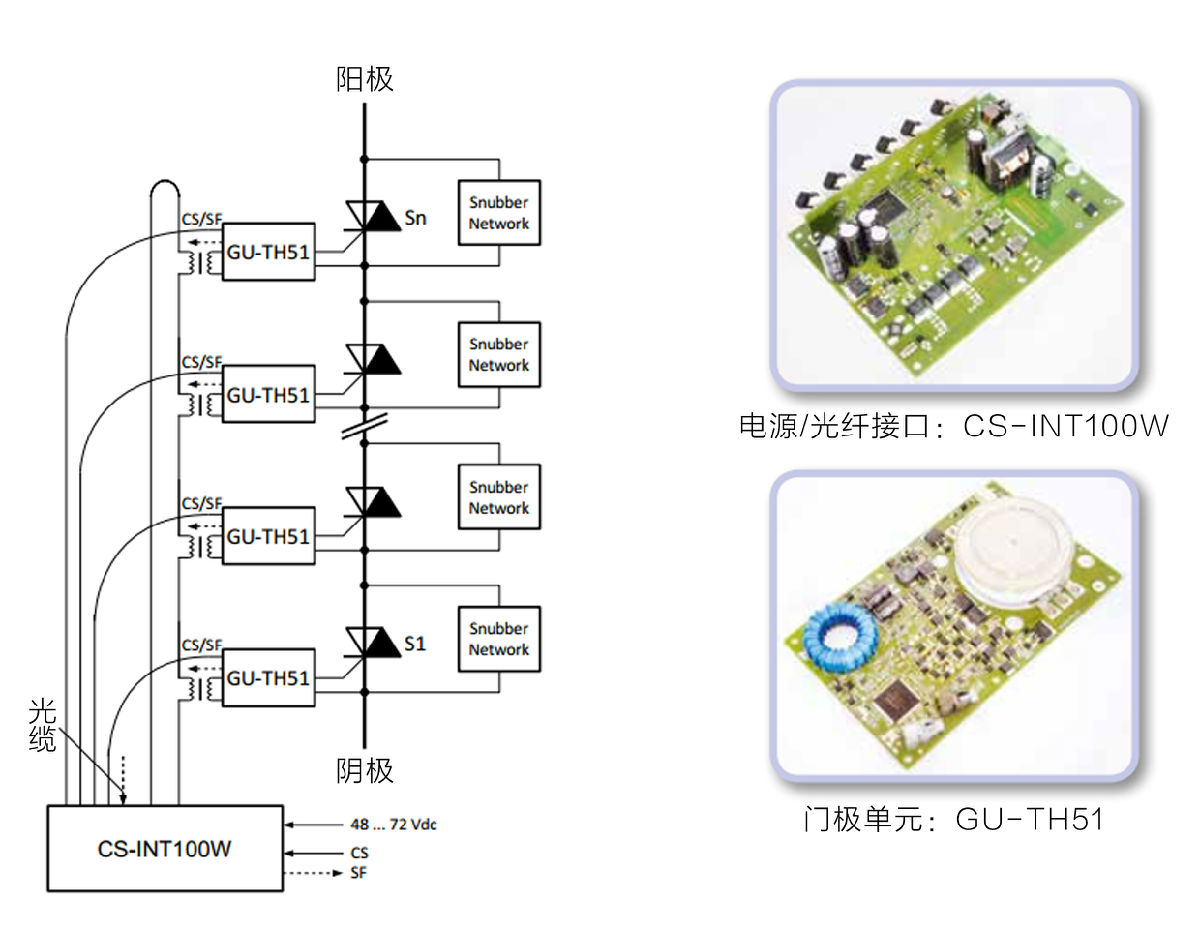

整合电源、监视器和驱动系统即可使用
10.5kv开关aa-10368-004技术规范
参数 | 符号 | 备注 | 最小值 | 典型值 | 最大值 | 单位 |
工作电压 | v | 100fit | - | - | 10.5 | kvdc |
脉冲电流 | i | 单脉冲(10us) | - | - | 20 | ka |
电流上升率 | di/dt | - | - | 10 | ka/us | |
脉冲重复率 | f | 工作电流1200a | - | - | 1300 | hz |
反向漏电流 | lleak | - | - | 20 | ma | |
串联级数 | n | - | 4 | - | pcs | |
冷却系统 | - | 4 | m3/sec | |||
工作温度 | 强制风冷 | 5 | - | 60 | °c | |
储存温度 | -25 | - | 85 | °c | ||
逻辑供电 | vlogic | 48 | - | 72 | vdc | |
逻辑功耗 | p | 4构件,1300hz | - | - | 80 | w |
