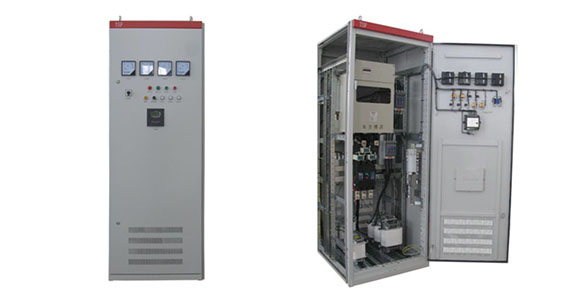

晶闸管投切电容器tsc
tsc动态无功补偿装置，采用大功率晶闸管组成无触点开关，对多级电容器组进行快速无过渡投切，克服了传统无功补偿装置因采用机械开关投切，投切过程冲击大，开关触点烧损，对电容损害大的缺点。实现电容器组投切无冲击，无涌流，无过渡过程。
控制器实时跟踪测量负荷的功率因数，与预先设定的给定值进行比较，动态控制投切不同组数的电容器，以保证功率因数始终达到设定要求。控制器确保晶闸管过零触发，动态快速跟踪负荷变化。
tsc对各种负荷均能起到良好的自动补偿效果，动态响应速度快（小于15ms），节能降耗效果显著，具有降低损耗，稳定负载电压，增加变压器带载能力等功能，是无功补偿领域的更新换代产品。

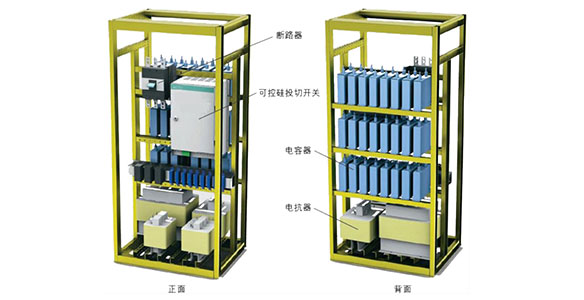

tsc动态无功补偿装置主电路由开关装置、避雷器、电流互感器、电容器、放电线圈、电抗器、阀组等组成。
主要参数
项目 | 规格 | ||||
电压等级 | 400v | 690kv | 1140v | 6kv | 10kv |
最大容量 | 600kva | 1mva | 1.5mva | 10mva | 15mva |
晶闸管阀结构 | 立式框架结构，柜内安装 | ||||
阀组冷却方式 | 强迫风冷，热管自冷，或水冷却 | ||||
阀组触发方式 | 光电触发 | ||||
控制系统 | dsp+fpga全数字控制系统 | ||||
控制方式 | 按无功功率、电压、功率因数自动投切，无涌流 | ||||
噪音水平 | 小于60db | ||||
控制供电电压 | ac 220v 或 dc 110/220v | ||||
辅助动力电源 | ac 380v±15% | ||||
