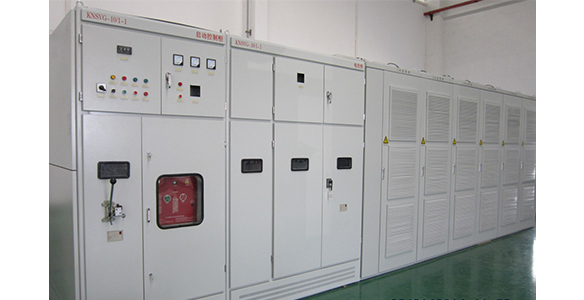

静止无功发生器svg
svg的基本原理是利用可关断大功率电力电子期间（如igbt）组成自换相桥式电路，经过电抗器并联在电网上，适当地调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流，就可以使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿的目的。
主要参数
项目 | 规格 | |||
电压等级kv | 6 | 10 | 27.5 | 35 |
最大额定容量mva | 6/10* | 10/18 | 5 | 36/60 |
功率部分结构 | 链式模块化单元，柜内安装 | |||
功率单元冷却方式 | 风冷或水冷 | |||
igbt | 光电触发 | |||
控制系统 | dsp+fpga全数字控制系统 | |||
控制方式 | 无功功率、电压、功率因数，分相调节，可具备负序和谐波补偿功能 | |||
无功调节范围 | -100%～+100% | |||
控制器响应时间 | 小于5ms | |||
控制屏柜尺寸 | 800×800×2200（长×宽×高），控制屏柜数目依据工程配置不同有所差异 | |||
噪音水平 | 小于80db（风冷），60db（水冷） | |||
控制供电电压 | ac 220v 或 dc 110/220v | |||
辅助动力电源 | ac 380v±15% | |||
产品型号 | 电压等级（kv） | 容量 （mva） | 冷却方式 | 安装尺寸 高×深×宽（mm） | 备注 |
kn-svg-6/1.2 | 6 | 1.2 | 风冷 | 2900×1200×6200 | |
2 | 2900×1200×6700 | ||||
3 | 2900×1200×8200 | ||||
5 | 2900×1200×7200 | 不含柜外电抗器 | |||
6 | 2900×1200×7200 | 不含柜外电抗器 | |||
8 | 2900×1200×7200 | 不含柜外电抗器 | |||
10 | 2900×1200×7200 | 不含柜外电抗器 | |||
kn-svg-10 | 10 | 1 | 2900×1500×7700 | ||
2 | 2900×1500×7700 | ||||
3 | 2900×1500×8200 | ||||
4 | 2900×1500×9700 | ||||
5 | 2900×1500×8000 | ||||
6 | 2900×1500×8000 | ||||
8 | 2900×1500×8500 | ||||
10 | 2900×1500×11000 | 不含柜外电抗器 | |||
12 | 2900×1500×11000 | 不含柜外电抗器 | |||
15 | 2900×1500×11000 | 不含柜外电抗器 | |||
kn-svg-27.5 | 27.5 | 2.4 | 2900×1500×5000 | 不含柜外电抗器 | |
3.2 | 2900×1500×5000 | 不含柜外电抗器 | |||
4.5 | 2900×1500×5000 | 不含柜外电抗器 | |||
kn-svg-35 | 35 | 8 | 3×3000×1000×3000 | 机架式 | |
16 | 3×4000×1000×3000 | 机架式 | |||
20 | 3×5000×1000×3000 | 机架式 | |||
30 | 水冷 | 3×4500×800×3000 | 机架式 | ||
50 | 3×4500×1000×3000 | 机架式 |
