fc装置能够针对高达110kv的高压电网,实施滤波和无功补偿,并支持自动投切功能。提供的fc装置充分兼顾现场工况和各种变化而实现最优化设计,滤波且不放大谐波,提高功率因数且不反送无功。
应用领域:冶金、电力电系统、新能源发电、电气化铁路、有色化工、煤矿、石油等。

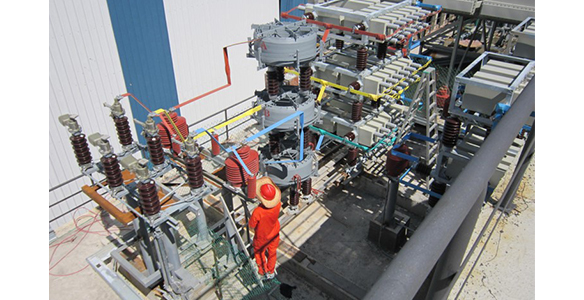

框架式可应用于户外或户内布置。由全膜电容器、空芯电抗器、放电线圈、避雷器、隔离刀闸和交流互感器等组成。

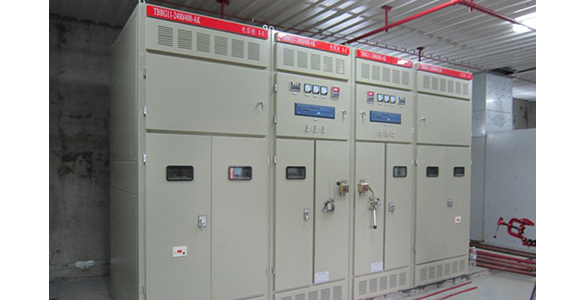

柜式无功补偿装置由全膜电容器、铁芯电抗器、放电线圈、避雷器、隔离刀闸、接触器、控制器和电流互感器等组成。
主要参数:
项目 | 规格 | ||||
电压等级 | 6kv | 10kv | 27.5kv | 35kv | 110kv |
单组额定容量 | 0~10mva | 0~16mva | 0~20mva* | 0~60mva | 0~180mva |
功率因数补偿效果 | 大于0.92,小于1 | ||||
谐波指标 | 滤波效果满足国标gb/t14549 | ||||
柜式装置控制屏柜尺寸 | 800×800×2200(长×宽×高),控制屏柜数目依据工程配置不同有所差异 | ||||
噪音水平 | 小于60db |
产品型号 | 电压等级 (kv) | 容量范围 (mva) | 安装形式 | 框架式安装尺寸 长×宽(mm) | 布置方式 |
tbbg-6 | 6 | 0~10mva | 户内固定安装或户外框架式安装 | 5400×1650 | 柜式 |
tbbh-6 | 6 | 0~10mva | 7000×3500 | 叠装 | |
tbbg-10 | 10 | 0~16mva | 6900×1650 | 柜式 | |
tbbh-10 | 10 | 0~16mva | 7000×3500 | 叠装 | |
tbbh-27.5 | 27.5 | 0~20mva | 户外框架式安装 | 7500×4000 | 单相 |
tbbh-35 | 35 | 0~60mva | 9000×6500 | 分相 | |
tbbh-110 | 110 | 0~180mva | 12000×7000 | 分相 |
