阀饱和电抗器工作原理

阀饱和电抗器用于高压直流输电装置的换流阀中，其主要作用；一是用于限制阀内晶闸管元件导通时出现的较高的电流上升率（di/dt）以及线路中故障引起的浪涌电流而引发晶闸管元件被烧毁；二是当晶闸管在关断期间用于限制线路中出现的较高的电压上升率（du/dt），以避免晶闸管元件所承受的浪涌电压而引起的误开通；三是可以提高串联中的晶闸管的均压和开通的一致性。阀饱和电抗器的非线性饱和特性，可以在晶闸管开通瞬间，阀饱和电抗器具有很高的阻抗起到保护晶闸管的作用，而晶闸管内一旦建立起足够的载流子后，阀饱和电抗器迅速进入饱和状态又呈现出很低的阻抗特性，这又有利于降低阀内的阻抗提高换流阀的工作效率。

阀饱和电抗器的产品特点

阀饱和电抗器用于高压直流输电换流器装置中。直流输电换流阀处于供电装置的首端，由于该装置容量大、电压高，因此对换流阀的可靠性提出很高要求。我们在设计研发阶段对电抗器材料的研发、结构设计、电气性能如：脉冲特性、匝间绝缘、承受浪涌电流能力以及温升和局放等都做了精心设计。我们在阀电抗器中采用了高绝缘强度的水冷线圈，高导磁超薄取向冷轧硅钢片，高机械强度和绝缘强度的外壳，加上全密闭灌封树脂结构，使阀电抗器在满足电气性能的条件下有效的降低了噪音，提高了阀电抗器的运行寿命，整个造型美观，结构简洁合理。

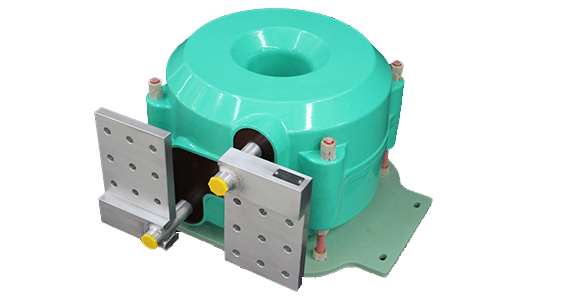

ett-3产品

ett-3产品是嘉善华瑞赛晶公司第一批自主研发设计生产且经过工程验证，满足换流阀的需求并可靠运行的壳式结构阀电抗器。该电抗器结构合理，性能稳定，公司研发人员从产品原材料着手，经过上百次的验证试验，最终采用了符合电抗器性能要求且性能稳定可靠的国产材料，如环氧树脂、铁芯硅钢片、绝缘外壳等。一体浇注的工艺有效的降低了产品运行中产生的噪声，水冷线圈的设计有效的降低了产品的温升。该电抗器已在多个工程中得到应用，经过多个工程验证，性能可靠，运行稳定。

产品主要技术参数
