ett-3.7阳极饱和电抗器

ett-3.7阳极饱和电抗器

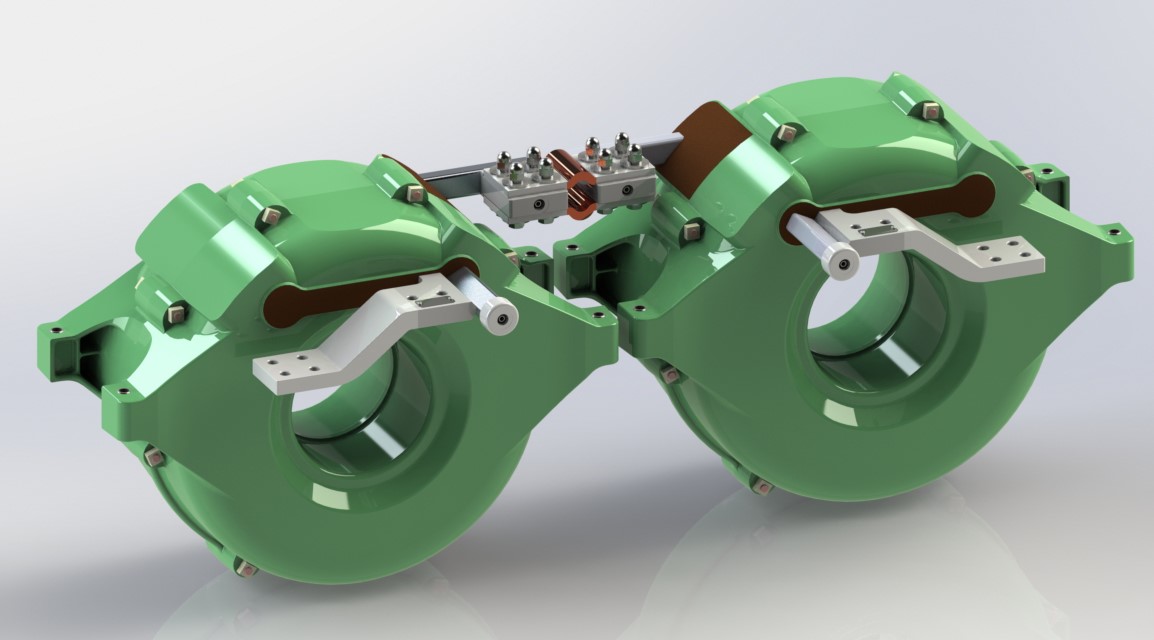

ett-3.7阳极饱和电抗器是嘉善华瑞赛晶公司研发的适用于西门子换流阀上的ltt式电抗器。ltt式电抗器已经运行了30余年,电抗器在运行过程中出现了铁芯散片、噪声大、水路堵塞、漏水等问题。赛晶公司研发团队根据ltt式电抗器的结构特点,最终确定了电抗器的设计结构。最终设计的产品结构为壳式左右两台对称式连接结构,新设计的电抗器采用单支路的水路结构,避免了电抗器由于水路接头过多引起的漏水风险;电抗器采用了弹性体封装结构避免了电抗器铁芯出现松动及散片的情况,同时有效的降低了电抗器的噪声。最终设计的电抗器在电气性能上满足换流阀的各项要求,新设计的电抗器在安装尺寸、电气连接、水路连接等方面均可以实现ltt电抗器的即拆即用。2021年4月我司生产的型号为ett-3.7电抗器产品已经成功应用于复龙改造工程的换流阀中。


产品主要技术参数

序号

技术指标

数值

1

适用换流阀系统电压

±800kv

2

适用换流阀系统电流

5000a

3

工频电感

820×(1±10%)μh

4

电压-时间面积(dy

155×(1±5%mvs

5

直流电阻

0.4mω
