变压器局部放电在线监测装置

变压器局部放电在线监测装置

omt3020变压器局部放电在线监测系统由在线监测 ied 主机、传感器、专家分析软件构成,监测 ied 主机分为 2u 插箱式结构和户外挂箱式结构,前者可根据需要安装在室内或室外的汇控柜 中,后者可采用挂式机柜进行独立安装,并满足防水防尘要求。局部放电信号接收器(ae) 采用磁座吸附在变压器表面,不会对变压器的本体造成影响。

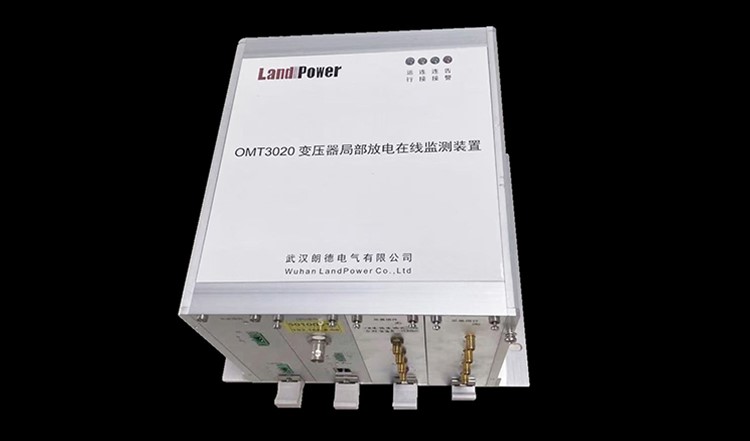

omt3020变压器局部放电在线监测装置


技术特点:

系统参数:包括实时数据保存间隔、历史数据保存时间、启动画面、告警方式、告警时间、校时方式和校时间隔等参数;

以图形或者数据方式显示变电站运行工况:比如一次系统图接线图、各路馈线放电数据及其图谱等;

对各间隔层设备的操作:读或整定定值、对时等;

对故障进行处理:事故推画面、遥信变位清闪、停止声音告警和告警消息的处理等;

显示典型图谱,实现现场放电图谱进行对照。



性能指标:

产品

指标类型

指标名称

指标值

单位

备注

变压器局部放电监测传感器

环境指标

工作温度

-25 ~  65


工作湿度

< 95%

/


基础指标

类型

uhf


内置式、外置式

综合监测性能

测量灵敏度

-80

dbm


测量带宽

300 ~ 2000

mhz


测量精度

0.1

db


平均等效高度

> 12

mm


过压保护

具备



信号接口

n型射频端子

/


综合外观性能

材质

6061铝合金(外壳内置式)

304不锈钢(外置式和泄油口内置式)

/


防水性能

良好



设计寿命

> 50


适用电压等级

全电压等级

/


试验情况

等效高度试验

完成

/

中国电科院试验报告



hfct频率范围

0.3mhz~100mhz(可定制300mhz)

灵敏度

输入1ma;输出≥15 mv

幅频特性

见上图(输入0dbm50欧)

工作温度

-45℃~+80℃

贮存温度

-55℃~+90℃

孔径

 ф54(可定制各种尺寸)

输出端

 bnc

采样范围

0.1~100ma

灵敏度

0.1ma
