变压器铁芯接地电流在线监测装置

变压器铁芯接地电流在线监测装置

omc3030变压器铁芯接地在线监测系统适合安装于110kv及以上电压等级变电站变压器铁芯接地线上。利用高灵敏度电流传感器,不失真地采集铁芯对地的泄漏电流信号,通过对电流信号的运算和处理,剔除杂波干扰信号,得到实际接地泄漏电流信息。本系统采用无线rf通讯网络将实测的数据传输到集中器,再通过现场总线方式将数据传输至后台软件,最终利用专家系统分析、判断、预测变压器铁芯的绝缘健康状况。

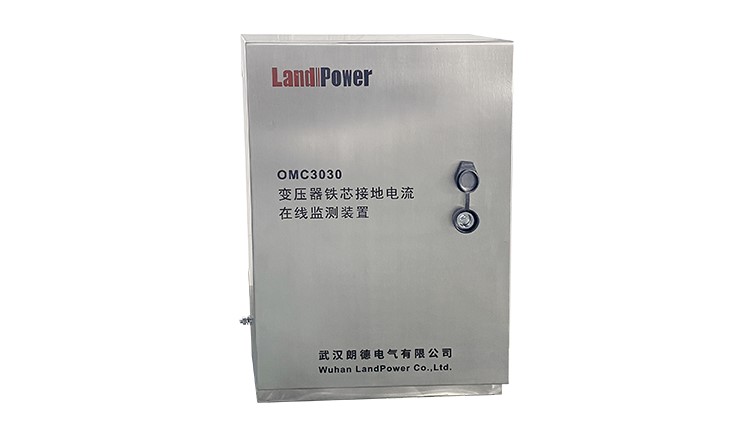

omc3030变压器铁芯接地电流在线监测装置


技术特点:

  • 不改变原有电力设备的接线、接地模式,监测系统和电气系统只有磁的联系,不会对一次系统造成任何干扰和影响

  • 充分考虑了现场的恶劣电磁环境,采取全面的抑止措施,完善的箱体及电缆的屏蔽措施
    传感器磁芯使用新型磁性材料,性能优异

  • 独特的系统自校准功能,在规定的时段内,主动校准由于硬件电路的老化、温度的变化带来的误差

  • 系统采用无线rf通讯网络将实测的数据传输到集中器

  • 每个集中器可接入多达32个监测点的采集信息


性能指标:

类别

技术参数

电源

太阳能供电8vdc/187~242vac供电

设备功耗:最大瞬时功耗500mw,待机功耗50mw

测量范围与精度

1.0-1000ma

分辨率:0.5ma

测量精度:±2%

通讯方式

无线rf433mhz, rs232/rs485/iec61850

工作环境

温度-40~ 70℃

湿度≤90%rh
