电弧超声波故障定位在线监测装置

电弧超声波故障定位在线监测装置

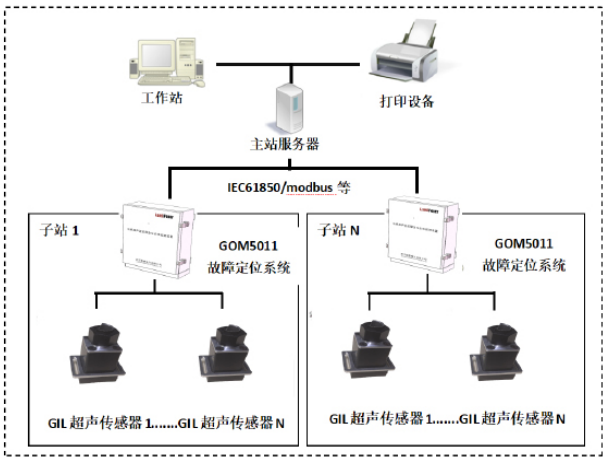

om5011 电弧超声波故障定位系统采用分布式测量结构。整套系统由超声波传感器、信号采集单元(ied)和监控主机三部分组成。实现对 gil 罐体中电弧放电状态量的监测、分析和辅助诊断功能。采集单元最多可监测 16 个监测点,可安装在 gil 外壳上,并通过信号电缆进行连接,避免了信号传输过程中的衰减和失真,保证了监测的灵敏度及抗干扰能力。

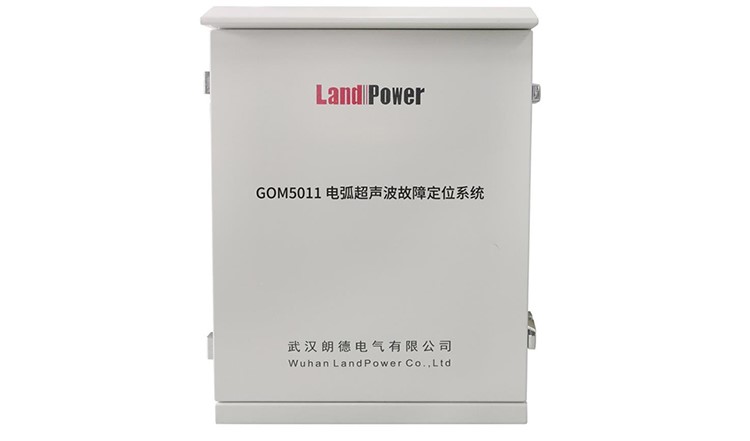

gom5011电弧超声波故障定位在线监测装置

(1)gil 超声传感器:接收电弧故障信号,将声波信号转换为电信号,实时接入到采集单元。
(2)超声采集单元:检测和处理 gil 超声传感器接收到的信号,并高速、多点、同步采样,进行滤波、捕获放电特征等。
(3)故障定位服务器:对多个超声采集单元的监测结果进行处理、诊断和展示,并通过 iec61850/iec104 通讯规约,将诊断结果上传。服务器具有远程访问功能,可直接远程查看实时数据。



技术特点:
系统参数:包括实时数据保存间隔、历史数据保存时间、启动画面、告警方式、告警时间、校时方式和校时间隔等参数;
以图形或者数据方式显示变电站运行工况:比如一次系统图接线图、各路馈线放电数据及其图谱等;
对各间隔层设备的操作:读或整定定值、对时等;
对故障进行处理:事故推画面、遥信变位清闪、停止声音告警和告警消息的处理等;
显示典型图谱,实现现场放电图谱进行对照。

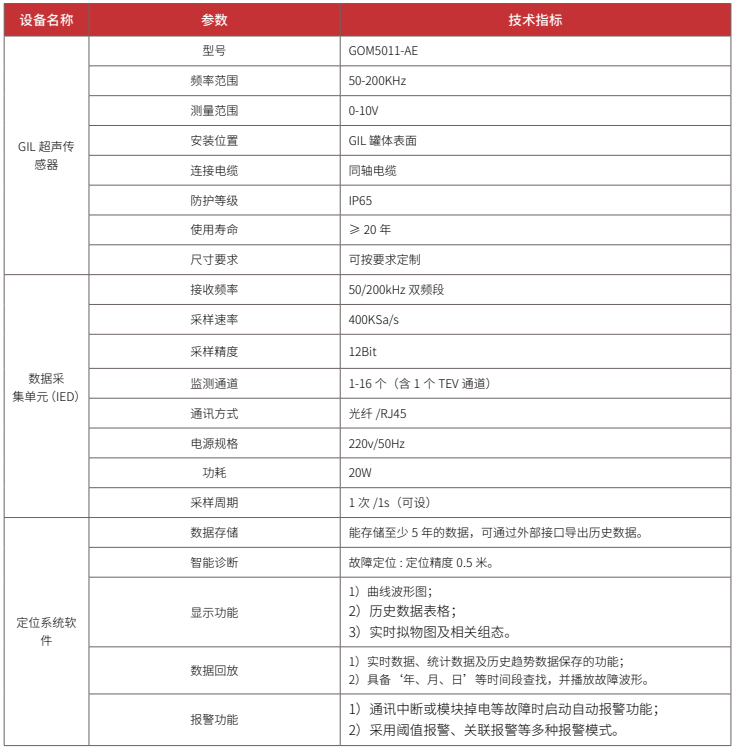

性能指标:
